出现在锯轨机及说明书上的＂标志＂解释

作者：admin 浏览量：755 来源：本站时间：2014-09-10 09:47:20

信息摘要：

在使用一台新的锯轨机前： l从头至尾，认真阅读操作手册。 l检查锯片的安装及调整。详见安装一章。 l启动发动机并检查化油器是否调节无误。见保养一章中化油器一节在空气/汽油混合正确的情况下，锯片的停止应该是慢慢减速直到最后静止。缓慢减速的调节在手册

在使用一台新的锯轨机前：
l 从头至尾，认真阅读操作手册。
l 检查锯片的安装及调整。详见“安装”一章。
l 启动发动机并检查化油器是否调节无误。见“保养”一章中“化油器”一节在空气/汽油混合正确的情况下，锯片的停止应该是慢慢减速直到最后静止。缓慢减速的调节在手册中有说明。对运转状态的调节应按此说明正确调节。在缓慢减速状态未正确调好时，请不要使用锯轨机！
l 请让您的Husqvarna的销售商来负责必要的机器维修及调节。

	在没有得到生产厂商的授权时，永远不要对机器进行改装。需要更换组件时，请只选用原厂的原配件。任何不适时的改装或使用未经检验的零配件都可能会引起严重的事故，甚至死亡，要么出现在使用者身上，要么出现在其他人身上。

	提醒！使用锯轨机、打磨机、钻孔机、磨光机或刨光机时，会带来一定的灰尘或蒸发某种气体，而这些灰尘或气体中又有可能带有某些有害的化学物质。这就是为什么有必要了解我们所使用的各种工具及材料，并配戴好防尘面罩或合适的呼吸保护器。

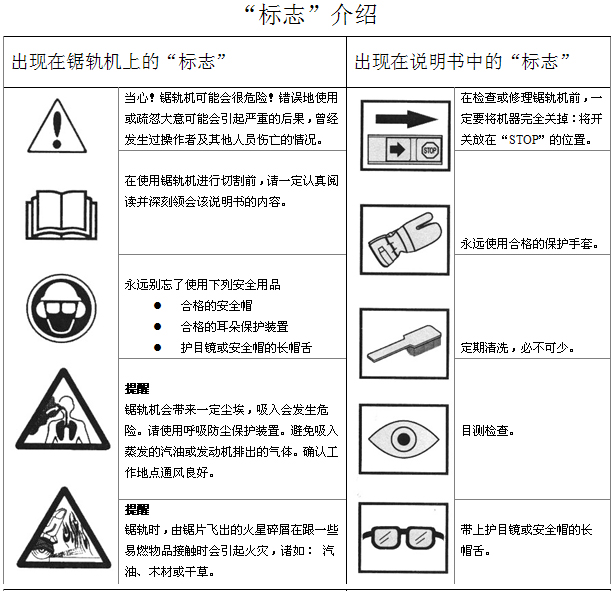

“标志”介绍……………………………….2
安全要素
个人保护装置…………………………..4
锯轨机的安全装置……………………..4
   锯轨机安全装置的检查、保养及使用……5
安全的一般要求…………………………….6
   运输及储存…………………………………6
使用燃料时的安全注意事项………………7
工作介绍……………………………………...7
   锯轨…………………………………………7
   回弹…………………………………………8
   保养及入库…………………………………9
切割锯片及刀片…………………………….10
磨料盘踞…………………………………10
切割盘片…………………………………11
金刚刀片…………………………………11
组件
锯轨机的各种组件………………………12
伸长支撑臂………………………………13
支臂与夹片……………………………....15
装配……………………………………………17

燃料的搬运
燃料………………………………………18
注油………………………………………18
启动及停止
启动及停止………………………………19
保养
传动皮带的调整…………………………20
传动皮带的更换…………………………20
化油器……………………………………20
燃油过滤器………………………………21
空气滤清器………………………………21
启动离合器………………………………22
火花塞……………………………………23
消音器……………………………………23.
冷却系统…………………………………23
日检查项目………………………………24
周检查项目………………………………24
月检查项目………………………………24
技术特性
3120K……………………………………………25

安全要素

	当心！锯轨机的不当使用或使用过程中的疏忽大意都可能会引起严重的后果，比如：重伤，甚至出现生命危险。认真地将此说明书从头至尾阅读一遍并深刻领会，对随后的使用是非常重要的。

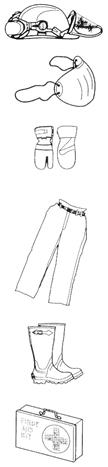

个人保护装置

当心！从接触锯轨机开始，就应该配戴好个人的劳动保护用品，所有劳保品都应当获得正式权威机构的认证。劳保用品并不能完全消除可能的伤害，但它可以明显地减少事故出现的频率，并在出现事故时，大大减弱受伤害的程度。在选择个人防护用品时，可向您的销售商了解如何选择。

l 安全帽 l 护耳 l 护目镜或保护整个面部的安全帽护罩。
l 氧气面罩
l 耐用且不滑腻的手套
l 耐用、舒适及贴身的工作服，该工作服还要能确保人员的灵活活动。 l 结实的安全裤（能够抵抗切割碎屑及火星）
l 防滑工作鞋，且鞋头有钢板加固。
l 手头随时准备一个急救箱。

锯轨机的安全装置
在这一部分，我们介绍锯轨机的安全部件，以及这些部件的功能、检验方法和正确的维修保养，以确保这些安全设施能够真正发挥效用。（见“组件”一章，可以看到每一个安全部件的具体位置）

当心！永远不要使用安全部件出现故障的锯轨机。
请遵守本手册中所述的检验、保养和使用要求。

1. 防震系统
您的锯轨机配有一套防震系统，该系统可以使您使用起来更加舒适并避免震动。
防震系统可以明显减少由发动机/锯轨机切割部分传送给操作者的震动。手柄与发动机/切割部分用一消震器进行连接
2. 开关
使用开关用以停止发动机。

1. 消音器

当心！锯轨机在使用过程中或刚刚使用过后，消音器上的温度是很高的。在消音器很热时请不要触摸。

消音器是设计用来降低噪音并分散排出的气体的，这些排出的气体很热而且会带有一些火星，因而有可能会导致火灾。

重要信息！
使用消音器时，要严格遵守说明书中对消音器各项规定，并按规定对其进行检查、保养和使用。
（见“检验、保养和使用”一节）

2. 锯片保护罩

当心！
在每次启动锯轨机前，都不要忘了检查保护罩是否已正确安装好。

锯片保护罩安装在锯片上方，阻止由锯片飞出的东西飞向操作者。

锯轨机安全装置的
检查、保养及使用

	当心！对锯轨机的任何使用及修理，都应由具有专业资格的人员来进行。
该要求尤其适用于对锯轨机安全装置的使用及维修，若锯轨机的问题与下列情况均不相符，请咨询您的专业供应修理商。采购了我们的产品，我们便担保给您提供专业的修理和服务。若采购地不在我们的专业修理点处，请咨询与您离的最近的服务机构。

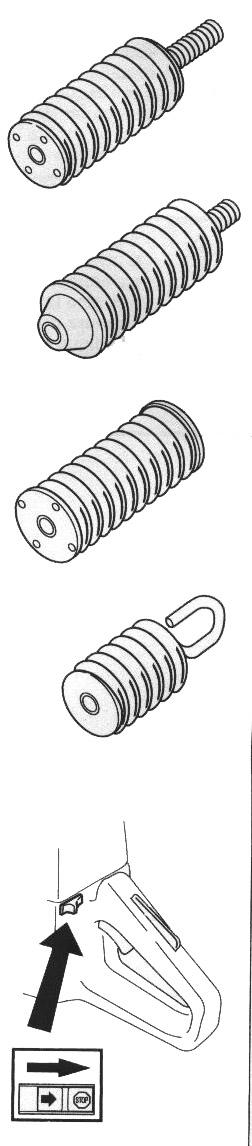

1．防震系统

定期检查，检查是否有裂纹出现，或防震部件是否有变形。

检查防震部件是否与手柄和发动机牢牢相连。

2．开关

启动发动机，然后检查将开关置于“停”位时，发动机是否会停止。

3．消音器

永远不要使用消音器出现故障的锯轨机。

若消音器固定在发动机总成上，应对其进行定期检查。

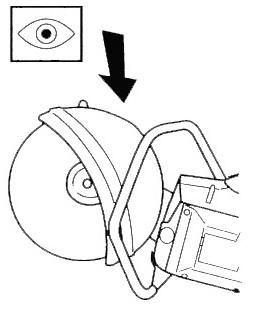

4．锯片保护罩

永远不要使用出现故障的锯片保护罩，永远确保锯片保护罩安装正确。

当心！即使锯片安装正确且没有损伤，也应对它进行检查。出现损伤的锯片会对人造成伤害。

当心！永远不要使用安全设施出现故障的锯轨机。安全设施应按本手册的介绍进行检查和保养。若您的锯轨机与下列的各种检验均不相符，请咨询您的专业修理机构。

安全的一般要求

重要信息！
若开始时尚未阅读并真正领会该手册的内容，请不要使用该锯轨机。任何类型的操作使用，（见“检验、保养和使用”一章中所列的各项）都应该由合格的人员来执行。

l 使用“个人防护用品”一章中推荐使用安全用品。
l 在疲劳状态、药物反应期、极度兴奋或酒后，永远不要使用锯轨机。
l 锯轨机外借给别人时，一定要随附本说明书。并确保将要使用该锯轨机的人完全了解该设备的性能及操作。

运输及储存

l 锯轨机应放置在能够上锁的地方，确保它远离小孩及无权接触锯轨机的人。
l 锯轨机入库和运输时，请不要安装锯片。

使用燃料时的安全注意事项
（注油 / 燃料混合 / 储存）

当心！
调制燃料时一定要谨慎小心。要考虑到火灾、爆炸及对呼吸系统可能引起伤害的风险。

l 发动机运转时，严禁加油。
l 在注油和燃料混合过程中，要检查通风条件（燃料和机油的二冲程发动机）

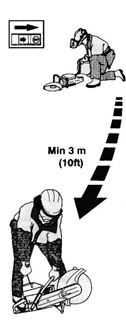

l 启动前对发动机加油，使用时锯轨机的位置与原加油的地方应至少隔开3米远。
l 处于下列条件时，永远不要让锯轨机处在运转状态：
a) 若燃料倾洒在即将使用的锯轨机上，请务必将其擦拭干净。
b) 若燃料溅到您的身上，请换掉衣服。
c) 若有燃料溢漏现象，应对汽油箱盖及油管进行定期检查。

l 锯轨机及燃料的存放，要确保可能的溢漏或蒸发的油气不会接触到火星或火苗，比如：电动设备，电动发动机、电气开关或器件、暖气锅炉或其他类似的物体。
l 为了存放燃料，只有满足上述要求并且通过了检验的油箱才能被选用。
l 若锯轨机需要存放较长时间，油箱应该清空。请咨询离您最近的服务站，您可在那将多余的燃料清除。

提醒！请使用Husqvarna带有安全嘴的油罐。汽油及其蒸发的气体是非常易燃的。使用时要当心火灾、爆炸及吸入体内等危险。加汽油时一定要关闭发动机。若需要将油箱注满，一定要防止汽油溢出。若出现机器翻倒，汽油洒出等情况，请将地面及机器擦拭干净。若易燃物品洒在了身上或衣服上，请即刻擦净并换掉衣服。启动发动机前，请将锯轨机搬至离方才加油处至少3米外的地方。

工作介绍
本部分介绍使用锯轨机工作时的一般安全规则，操作时要遵守这些规则的要求，但有一点要强调：在出现事故等紧急情况下，若您附近没有可叫来进行帮助或急救的人，请不要使用锯轨机。
一般安全规则

重要信息！永远不要使用出现故障或没有调试好的锯轨机。永远不要采用不完整的锯轨机或安全装置未全部安装好的锯轨机进行切割。若发现一松动加速器，锯片便停止旋转，则应对锯轨机进行检查。毫无疑问，对锯轨机的使用，一定要选择经过专门训练过的专业人员。只有培训合格的人员才可以进行锯轨。

l 在启动锯轨机或进行切割期间，要随时观察机器附近是否有其他人员，以确保无任何人、动物或其他物品影响您的工作。
l 避免在不利条件下锯轨，如：浓雾、大雨、强风或极冷的天气等。在不利条件下工作易引起疲劳，甚至会出现危险后果。
l 若现场未准备就绪，或站立未稳，请勿开始工作。检查周围有无杂物，确保锯轨过程中不会有任何杂物意外落下或飞起而造成伤害。斜坡地段工作时，更要加倍注意。
l 在锯片旋转状态下，要随时注意，不要让衣服或身体的某一部分接触锯片。
l 发动机启动后，请保持您的位置远离锯片。
l 启动前，务必确保所有安保装置都已安牢。
l 为保安全，请务必确保工作现场照明充足。
l 对操作者而言，有些工作位是强制要求的。
l 检查周围情况，确保没有任何电线电缆横穿锯轨区域。

	只有在通风良好的地方才能使用锯轨机进行切割，任何的疏忽大意都可能会引起严重的伤害，甚至死亡。
锯轨
	当心！锯轨机的安全距离是15米。您有责任注意观察在此范围内没有工作人员亦没有任何动物。在工作现场准备就绪和站稳以前，永远不要开始操作。
l 一定要在发动机全速运行时开始锯轨。 l 永远都用两只手来握持锯轨机，抓稳把手，确保稳定安全。

过度地受到震动的影响，会对血液循环系统有问题的人带来血管系统或神经系统的麻烦。
若您感觉到身体上有受到过度震动的症状，请马上去看医生，以下是一些此类症状的典型表现：
麻木、感觉丧失、瘙痒、刺痛感、疼痛、浑身乏力或精力下降、皮肤颜色或面色改变等。这些症状通常出现在手指、手掌或手腕处。

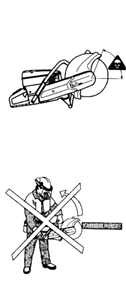

锯轨技巧
以下的技巧有一个共同特点。请参阅各不同锯片的使用说明。（比如：金刚石锯片，它起始所需的压力就比磨料盘锯要低）。

1. 根据切割目的安置锯轨机，保证钢轨不在切割时发生折叠。 2. 永远在全速状下开始进行切割。 3. 开始切割要缓慢均匀,不要用力碰撞锯片。 4. 采用锯片最高速状态。 5. 从前往后，缓慢地撤出锯片。 6. 在切割时，尽量使锯片与被切割物体之间的接触面达到最小。 7. 仅用锯片刃口切割。 8. 切割时，锯片应安装稳固，并与钢轨垂直。
	当心！永远不用锯片侧面进行切割；否则，可能会导致锯片损坏、断裂或产生严重的伤害。只采用锯片刃口。

当心！不要从侧面旋转锯轨机；否则，有可能会出现卡锯或导致锯片断裂，而这种情况可能会引起更严重伤害。

水冷

当心！
用水进行冷却的方式仅用于汽油锯轨机，而且是在切割砖石砌体之类的材料时才使用，水冷的目的是通过冷却而延长锯片的使用时间并大大降低尘埃的形成（见磨料盘锯一节）。对其他一些不方便的情况，比如气温非常低的条件下，会出现地面或建筑的其他部分被损坏的情况，并有打滑的危险。

锯片的震动
若切割起步的压力太大或用大力气将锯片挤压向待切割的物体，锯片便会产生翘曲变形和震动。
用一个较小的压力便会止住震动。若仍旧震动不止，则应该将该用过的锯片扔掉。
回弹
锯轨机可能会发生突然猛力回弹。如果不按以下的要求进行操作，我们可能会遇到很严重的伤害甚至死亡。如果锯片的一部分（如下图所示）被用于进行切割，锯片很可能在切口处向上跳起，进而将锯轨机机身向后甩出，并重重地打在操作者身上。

为了避免回弹：
1.永远不要使用如图所示的缺损锯片进行切割。
2.身体平衡，脚底站稳。
3.用双手操作，用手牢牢抓稳锯轨机的手柄。
4.与待切割物体保持一个操作时舒适的距离。
5.让锯轨机在高速旋转状态下工作。
6.重新将旋转的锯片放入切缝时，一定要小心谨慎。
7.不要在超出两肩的高度进行切割。
8.拿走任何可能引起切缝夹起，进而导致卡锯的物体。

制动
锯片内部某一部分被固定或锯缝内挤，都会造成锯轨机制动。（为了避免这种情况的发生，请参阅“为了避免回弹”及如下的“夹锯/旋转”。

夹锯/旋转
锯缝内挤会引起夹锯。锯机会被猛烈地向下拉动，同时产生剧烈旋转。

为了避免夹锯：
将待切割物体合理支撑，以确保锯缝在整个切割过程中都保持很好的张开状态，一直到切完为止。

将锯片变干
若用磨料盘锯切割时采用了水冷，应在锯完后，继续让锯片旋转决半分钟以使其变干。

若让锯片保持潮湿，就可能使其各部分变得不平衡，导致不易控制，从而可能会引起事故。

检查发动机主轴的转速
应定期采用“转速测定器”对发动机主轴的转速进行测定，测定时，机器工作温度应正常，并在空载高速运转状态下。每分钟的转数在机器上都有明示。

当心！
若实测转数高于机器所示额定转数，请使用前找被授权的技师对该机器进行调整。
